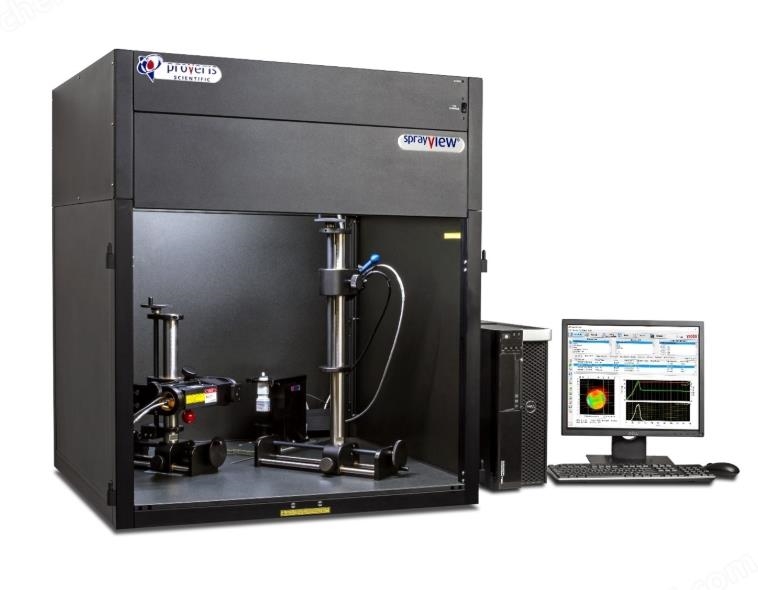

SprayVIEW喷雾模式分析仪是用于表征喷雾制剂性能的专业设备，规范的操作流程是确保测试结果准确可靠的关键。以下是该仪器的标准使用方法，涵盖从准备到测试的全过程。
一、喷雾模式分析仪测试前准备
1.系统开机与预热：依次打开电脑、分析仪主机电源，启动控制软件。系统需预热15-20分钟，待激光器、相机等组件稳定后再进行测试。检查环境温度、湿度是否符合要求。
2.设备校准：使用标准校准板进行系统校准，确保相机焦距、激光强度等参数准确。校准过程通过软件自动完成，需确认校准结果在允许误差范围内。
3.样品准备：将待测喷雾装置从包装中取出，在室温下平衡至少30分钟。若为多剂量装置，需先进行预喷（通常3-5次）以排出空气，确保剂量准确。准备洁净的收集板或测试卡纸备用。
二、测试参数设置
1.软件设置：打开SprayVIEW分析软件，选择相应的测试方法模板。根据样品类型设置关键参数：触发速度、触发力、相机曝光时间、激光强度、测试距离、测试次数。
2.测试模式选择：根据测试目的选择喷雾模式或喷雾几何学测试模式。喷雾模式用于分析二维分布，喷雾几何学用于测量角度、长度等几何参数。
3.安全确认：确认环境外箱门已关闭，过滤系统正常运行。检查样品固定装置是否牢固，避免测试过程中样品移动。
三、测试执行流程
1.样品安装：将样品正确安装在触发装置上，确保喷嘴对准激光平面和相机视野中心。使用夹具固定样品，避免晃动。调整样品与收集板的距离至设定值。
2.背景采集：在软件中执行"采集背景"操作，消除环境光干扰。此步骤需在无喷雾状态下进行。
3.触发测试：点击软件"开始测试"按钮，系统将自动完成触发、成像、数据采集全过程。触发装置会以设定速度按压样品，同时相机捕捉喷雾图像。单次测试时间约1-2秒。
4.重复测试：按照预设次数重复测试，系统自动记录每次测试数据。若为多剂量装置，需在两次测试间间隔30秒以上，避免装置过热或压力变化影响结果。
四、数据分析与报告
1.图像处理：测试完成后，软件自动对采集的图像进行处理，识别喷雾轮廓、计算覆盖面积、喷雾角度等参数。可手动调整阈值，确保轮廓识别准确。
2.数据查看：在软件结果界面查看各项参数，包括喷雾模式图像、喷雾角度、椭圆率、D10/D50/D90粒径分布、雾团速度等。系统可显示单次测试结果和多次测试的平均值、标准偏差。
3.报告生成：使用软件的报告生成功能，选择所需参数和图表，导出PDF或Excel格式报告。报告可包含测试条件、样品信息、结果数据、图像等完整信息。
五、测试后处理
1.系统清洁：测试完成后，用无尘布擦拭收集板、样品固定装置等接触部位。若测试含药样品，需用适当溶剂清洁，避免交叉污染。
2.数据保存：将测试数据保存至指定文件夹，建议按样品编号、测试日期建立档案。系统支持数据导出至数据库，便于长期追溯。
3.设备关机：关闭软件，依次关闭分析仪主机、电脑电源。若长期不用，建议断开电源，做好防尘保护。
六、注意事项
1.安全第一：测试含药样品时，务必关闭环境外箱门，确保过滤系统正常工作。避免直接接触喷雾，必要时佩戴防护用品。
2.参数一致性：同一批样品测试时，保持所有参数一致，确保结果可比性。不同批次测试需重新校准系统。
3.异常处理：若测试过程中出现报警或数据异常，立即停止测试，检查样品、设备状态。常见问题包括触发失败、图像模糊、参数超限等。
4.定期维护：按照设备维护计划，定期清洁光学元件、检查激光器、校准系统，确保设备性能稳定。
规范的操作流程是获得准确、可靠测试结果的基础。建议操作人员接受专业培训，熟悉设备性能和软件功能，建立标准操作程序（SOP），确保测试过程标准化、可重复。
